普通騒音計 NL-22
NL-21の機能にプラスし、オプションの実音モニタカードを利用することにより、ダイレクトに実音記録が可能になります。
特長

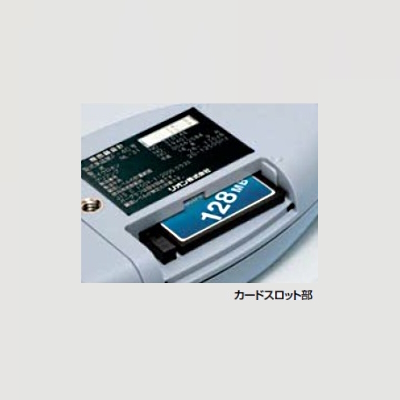

コンパクトフラッシュカード対応
大容量メモリーカードへダイレクトに記録できます。
標準で16MBのカードが添付され、この容量でLeq等、演算値データ約100,000組、または100ミリ秒毎の騒音レベル約1,000,000個（1.3日分）の連続データが保存可能です。（測定に応じて最適な容量のカードを装着可能）
コンパレーター機能
オープンコレクター出力による、コンパレーター出力機能を搭載。30～130dBの間で1dBステップでの設定が可能です。
（最大印加電圧：DC24V・最大電流：DC60mA）
実音モニター機能（オプション）
- オプションの実音モニターカード NX-22J により、実音モニター機能を本体に付加する事ができます。
- 騒音測定中にイベント録音（設定レベル）、インターバル録音（時間間隔の設定）の各設定条件により録音を行います。
- さらに管理ソフトAS-60（オプション）を使用すれば、実音を聞きながら、適切なデータ処理が可能です。
仕様
| 型式承認番号 | 第S-63号 |
|---|---|
| 適合規格 | 計量法普通騒音計 JIS C 1509-1（IEC 61672-1）クラス2 |
| 測定機能（主演算） | 選択された時間重み特性および周波数重み特性にて全項目を同時に測定 騒音レベルLp、等価騒音レベルLeq、単発騒音暴露レベルLE、騒音レベルの最大値Lmax、最小値Lmin、時間率騒音レベルLN（任意に選択された5値） |
| 測定機能（補助演算） | 主演算との同時測定機能として次のいずれか一項目を選択して測定 ピーク音圧レベル Lpeak、C特性ピーク音圧レベル Lcpeak、C特性等価音圧レベル Lceq、区間内最大騒音レベルのパワー平均値 LAtm5、インパルス騒音レベル LAI、インパルス等価騒音レベル LAIeq ※LAtm5、LAl、LAleqは主演算でA特性設定時のみ選択可能 ※Lceqは主演算でA特性、FLAT特性が選択された時のみ設定可能 |
| 測定時間 | 10秒、1、5、10、15、30分、1、8、24時間および手動（最長測定時間200時間） |
| 周波数重み特性 | A特性、C特性、FLAT特性 |
| 測定レベル範囲 | A特性 28～130dB C特性 33～130dB FLAT特性 38～130dB C特性ピーク音圧レベル 55～141dB FLAT特性ピーク音圧レベル 60～141dB |
| リニアリティーレンジ | 100dB |
| レベルレンジ切替器 | 10dBステップ6段階 （20～80dB、20～90dB、20～100dB、20～110dB、30～120dB、40～130dB） |
| 測定周波数範囲 | 20～8000Hz |
| 実効値検出回路 | デジタル演算方式 時間重み特性（動特性）：Fast、Slow、Impulse（Impulseは、補助演算機能でのみ選択可能） |
| 校正 | 内蔵発振器 （1kHzの正弦波）による電気的校正、外部音響校正器による校正 |
| 直前データ除去機能 | 一時停止ボタンにより直前5秒間のデータ除去が可能 |
| デジタル演算 | サンプリング周期 20.8µs（Leq、Lmax、Lmin、LE）、100ms （LN） |
| 出力端子 | 交流 / 直流出力端子 メニュー画面より交流または直流出力を選択 （交流出力実効値：1V（フルスケール）、直流出力：2.5V（フルスケール）、25m V/dB） |
| I/O端子 | コンピューターによる測定制御とデータ出力、プリンターDPU-414（CP-10/10）へのデータ出力 コンパレーター出力：設定レベル（30～130dBで1dBステップ）を超えるとON（オープンコレクタ出力） |
| 電源 | 単3乾電池×4、ACアダプタ |
| 電池寿命 | バックライトOFF（バックライト点灯時の電池寿命は約1/2）、主演算時（補助演算OFF）、オプション非動作時 LR-6（アルカリ電池）：約30時間 R6P（マンガン電池）：約11時間 |
| 使用温湿度範囲 | −10～50℃、10～90%RH（結露しないこと） |
| 寸法 | 76（W）×33（D）×260（H）mm |
| 重量 | 400g （電池含む） |
| オプション | 騒音計スタンド、マイクロホン延長コード、管理ソフト（AS-60）、実音モニターカード（NX-22J）、FFT分析カード（NX-22FT）、オクターブ分析カード（NX-22RT）、校正証明書 |
※オプション品は別料金設定となります。
| データストア機能 | |
|---|---|
| 保存媒体 | マニュアルストアは内蔵メモリまたはメモリカードを選択 オートストアはメモリカード装着時に有効 |
| マニュアル | 騒音レベル、演算値、ストア時刻、演算開始時刻を 内蔵メモリまたはメモリカードへ記録（最大100データ組） |
| オート1 | 100msec、200msecまたは1sec、毎の騒音レベル、あるいはLAeq、1secを メモリカードへ連続記録、タイマ機能あり |
| オート2 | 設定した測定時間毎の主演算と補助演算の測定値と演算開始時刻を メモリカードへ連続記録、タイマ機能あり |
付属品
- ACアダプター（NC-34）
- 接続ケーブル（ピン～BNC）
- 風防
- コンパクトフラッシュ
