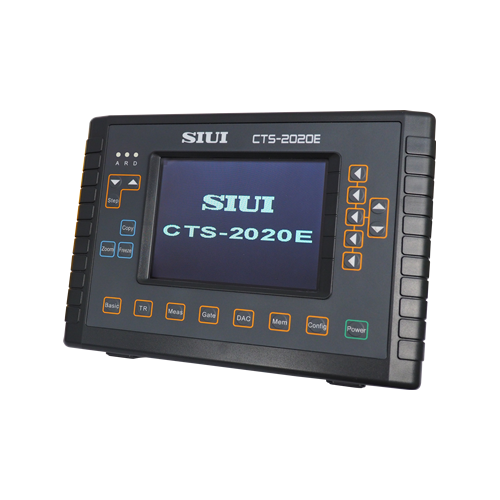

CTS-2020E
価格 41,000円（税込 45,100円）
商品コード： CTS-2020E
商品情報
お勧めの高性能超音波探傷器
JIS Z 2352（超音波探傷装置の性能測定方法）準拠の校正書類付属
さらに、探触子（垂直：5C 10 N、斜角：5Z 10×10 A70）も付属
全国鐵構工業協会「建築鉄骨検査技術者（製品・超音波）資格試験」実技試験持込み認定機種
多くのお客様が使いやすいと高評価！
MA表示やDACヘルプ機能など便利な機能を多数搭載し、ビギナーからプロフェッショナルまで、どなたにも安心してお使いいただけます。
特長
- JIS Z 3060に準拠したDAC（エコー高さ区分線）とＪフランク
- 快適な操作性
- 携帯性に優れたわずか2kgの軽量設計
- 屋外での検査も安心な大容量リチウムイオンバッテリー
- 最大500データまで保存可能な大容量メモリ、専用ソフトウェアは標準付属
- 応答速度が速く、視認性に優れたTFT液晶
JIS Z 3060に準拠したDAC（エコー高さ区分線）とＪフランク
快適な操作性
携帯性に優れたわずか2kgの軽量設計
屋外での検査も安心な大容量リチウムイオンバッテリー
6時間動作の大容量リチウムイオンバッテリー
※オプションの予備バッテリーの使用で、12時間の操作も可能
最大500データまで保存可能な大容量メモリ、専用ソフトウェアは標準付属
レポート作成機能
操作画面
測定画面
音速の校正、JIS DAC線の作成も簡単（DACヘルプ機能あり）
3つの異なるビーム路程
仕様
| 一般仕様 | |
|---|---|
| 寸法 | 260(W)×180(H)×78(D)mm |
| 重量 | 1.68kg バッテリー除く |
| 電源 | AC100〜240VAC 50/60Hz |
| バッテリー | リチウムイオンバッテリー（6時間動作） |
| 言語 | 日本語、英語 |
| 探触子コネクター | LEMO（大） |
| 動作温度 | 0℃〜40℃ |
| 表示分解能 | 320(W)×240(H)ピクセル |
| 液晶表示 | カラーTFT液晶 |
| パルサー | |
|---|---|
| 送信出力（スパイクパルス） | 低、高 |
| パルス繰り返し周波数 | 20〜500Hz（10ステップ） |
| ダンピング | 低、高 |
| レシーバ | |
|---|---|
| 感度 | 0.0〜110.0dB |
| 波形表示 | 全波・正半波・負半波 |
| 帯域幅 | 0.5〜10MHz |
| リジェクション | 0〜80% |
| 測定 | |
|---|---|
| 測定範囲 | 0〜6.000 mm |
| 音速範囲 | 1,000〜9,999 m/s |
| プローブディレイ | 0〜199.9 μs |
| 表示ディレイ | －10〜1,000 μs |
| 測定単位 | mm/inch |
| 探傷モード | 一探・二探・透過法 |
| ビーム路程 | フランク、Jフランク、ピーク |
| ゲート | 独立2ゲート |
| その他 | |
|---|---|
| 機能 | JIS-DAC／DAC、曲面補正、Auto CAL、 アラーム、MA表示、波形比較、拡大表示等 |
| 通信 | USB |
| データメモリ | 500件 |
| 保証 | 2年間 |
| オプション | |
|---|---|
| オプション | AWS 1.1、DGS/AVG、予備バッテリー |
付属品
- リチウムイオンバッテリー
- ACアダプター
- キャリングケース
- 垂直探触子（一振動子）
- 斜角探触子（70°、一振動子）
- プローブケーブル（Lemo大-Lemo小）
- 検査成績書（JIS Z 2352：超音波探傷装置の性能測定方法 準拠）
- 取扱説明書（和文）
- ソフトウェア（日本語対応済み）
