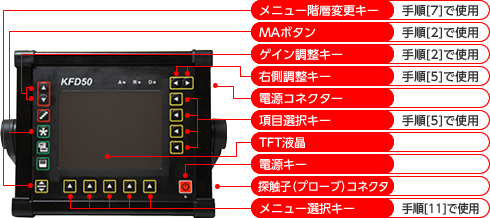

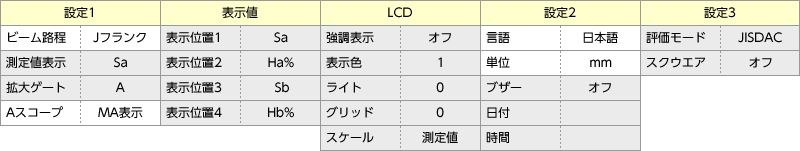

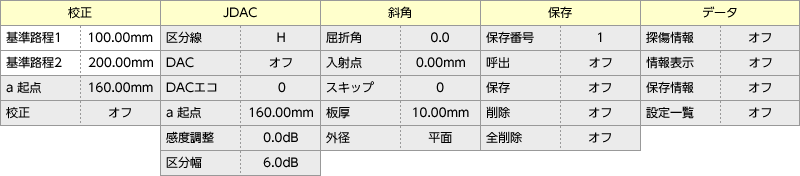

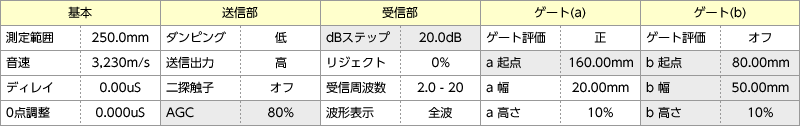

手順[1]設定(メニュー構成)※測定前に確認してください。

：重要度：高
：重要度：低

＜メニュー：第1階層＞

＜メニュー：第2階層＞

＜メニュー：第3階層＞

入射点の測定・測定範囲の調整・STB屈折角の測定



手順[2]入射点の測定

STB-A1(R100部)に接触媒質(マシン油)を少量塗布し、探触子(プローブ)を接触させる。

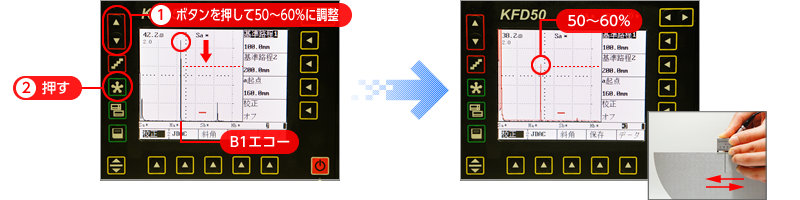

左上の「」キーを押し、B1エコーを50〜60％の高さに調整する。
「」キーを押しMA表示に切り替える。首振り走査・前後走査をし、エコー高さが最大になる場所を探す。

手順[3]入射点の測定

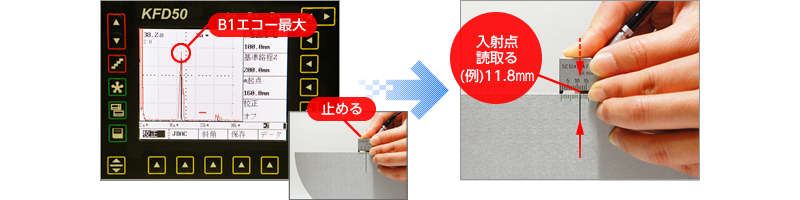

B1エコー高さが最大になる位置で探触子(プローブ)を止める。 入射点を読取る(R100の中心溝と合う位置)。(例)11.8mm

※入射点は0.5mm単位(可能であれば0.1mm単位)で読取る。

手順[4]測定範囲の調整 <ゲイン調整>

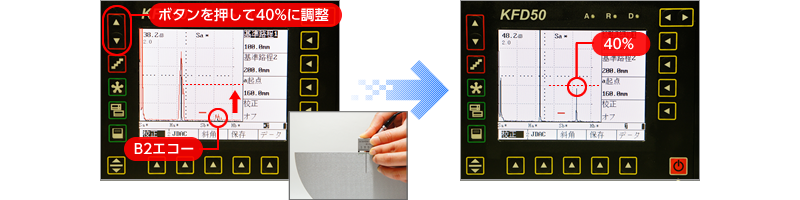

左上の「」キーを押し、B2エコーを40％の高さに調整する。

手順[5]測定範囲の調整 <校正>

「校正」キーを2回押す。

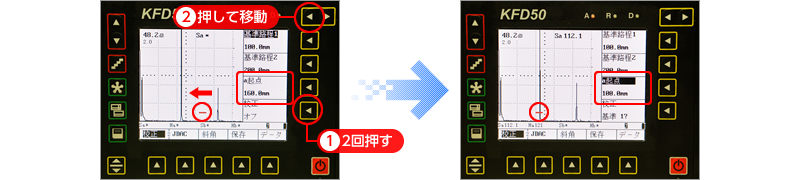

校正項目に「基準1?」と表示されている事を確認し、「」キーでゲートをB1エコーへ移動させる。

手順[6]測定範囲の調整 <校正>

「校正」キーを2回押す。

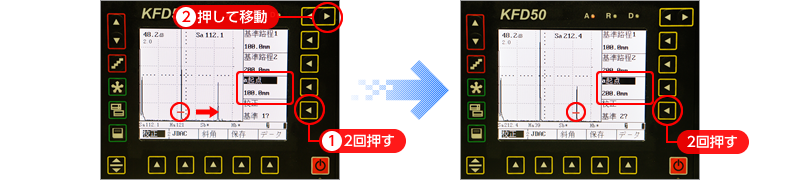

校正項目に「基準2?」と表示されている事を確認し、「」キーでゲートをB2エコーへ移動させる。

「校正」キーを2回押す。
校正項目に「オフ」の文字が表示され、測定範囲の調整が完了する。

手順[7]STB屈折角の測定

STB-A1試験片の向きを変える。

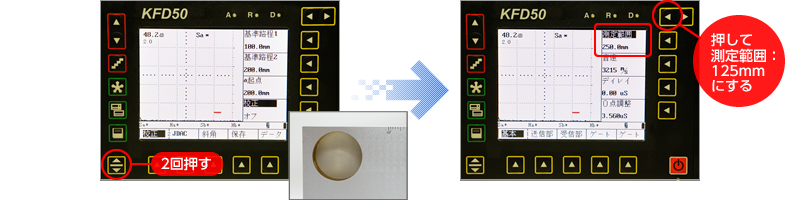

「メニュー階層変更」キーを2回押し、基本メニューへ切り替える。 「」キーで測定範囲を125.0mmに調整する。

※数値入力の微調整については 4.その他の機能を参照。

手順[8]STB屈折角の測定

STB-A1試験片の70°の刻印近辺に接触媒質(マシン油)を少量塗布し探触子(プローブ)を接触させる。

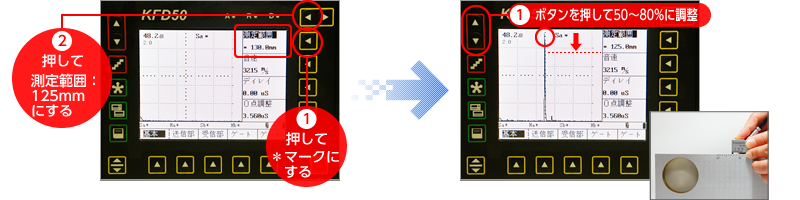

左上の「」キーを押しB1エコーを50〜80％の高さに調整する。

手順[9]STB屈折角の測定

「」キーを押し、MA表示に切り替える。

手順[10]STB屈折角の測定

首振り走査・前後走査する。B1エコーが最大になる位置で探触子(プローブ)を止める。

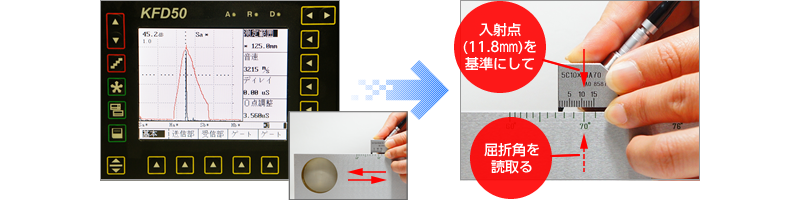

屈折角を読取る(入射点と合う位置)。(例)70.2°

手順[11]斜角情報入力

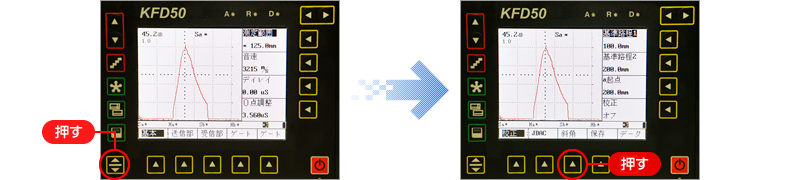

「メニュー階層変更」キーを1回押し、斜角メニューへ切り替える。

手順[12]斜角情報入力

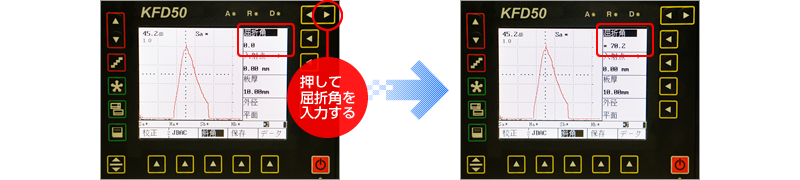

項目選択キーの「屈折角」キーを1回押す。事前に読み取ってある屈折角の値を「」キーで入力する。(例)70.2



手順[13]斜角情報入力

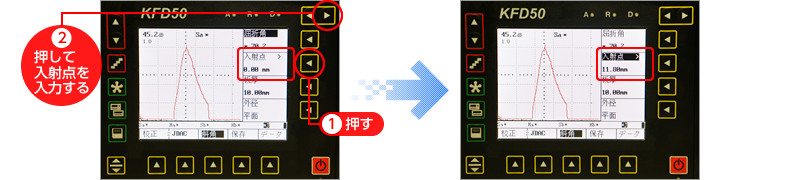

項目選択キーの「入射点」キーを1回押す。事前に読み取ってある入射点の値を「」キーで入力する。(例)11.80ｍｍ



数値入力の調整

一部のメニュー項目については、「」キーで粗調整と微調整のいずれかを選択することができます。
微調整を選択すると、設定値の前に＊(アスタリスク)マークが表示されます。

メニュー	基本	ゲート	校正	斜角
項目	測定範囲	a起点	基準路程 1	屈折角
	音速	a幅	基準路程 2	板厚
	ディレイ	ｂ幅		外径
