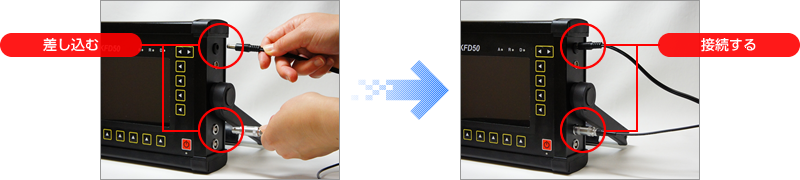

手順[1]

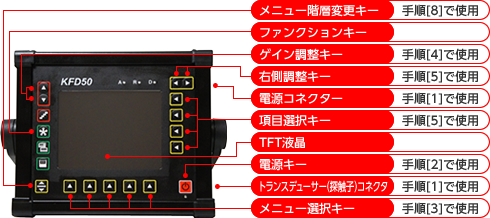

KFD50(上部電源コネクター)とACアダプター、探触子コネクタと探触子(プローブ)をケーブルで接続する。

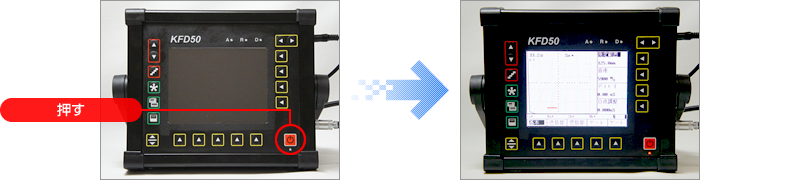

手順[2]

「電源」キーを押し電源を入れる。

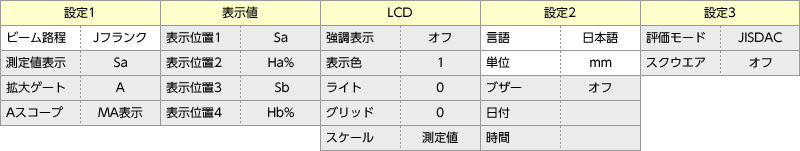

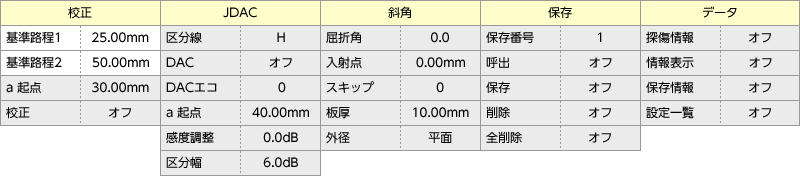

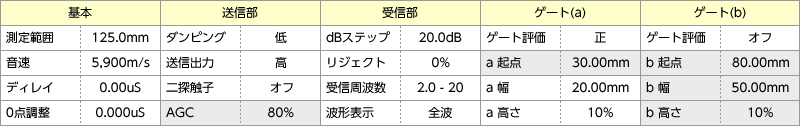

手順[3]設定(メニュー構成)※測定前に確認してください。

：重要度：高
：重要度：低

＜メニュー：第1階層＞

＜メニュー：第2階層＞

＜メニュー：第3階層＞

測定範囲の調整

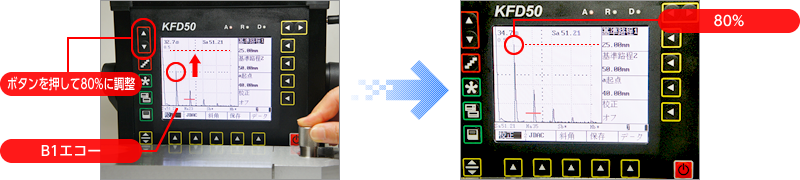

手順[4]ゲインの調整

STB-A1(25mm部)に接触媒質(カプラント)を少量塗布し、探触子(プローブ)を接触させる。
左上の「」キーを押しB1エコーを80％の高さに調整する。 校正メニューを表示させる。

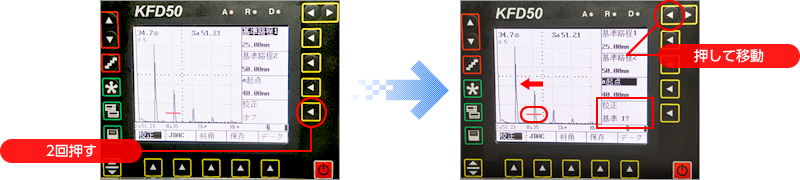

手順[5]校正

項目選択キーの「校正」キーを2回押す。
校正項目に「基準1?」と表示されてる事を確認し、「」キーでゲートをB1エコーへ移動させる。

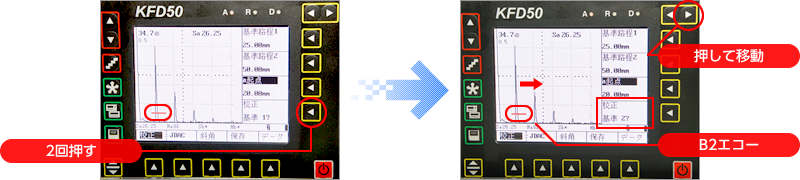

手順[6]校正

「校正」キーを2回押す。
校正項目に「基準2?」と表示されてる事を確認し、「」キーでゲートをB1エコーからB2エコーへ移動させる。

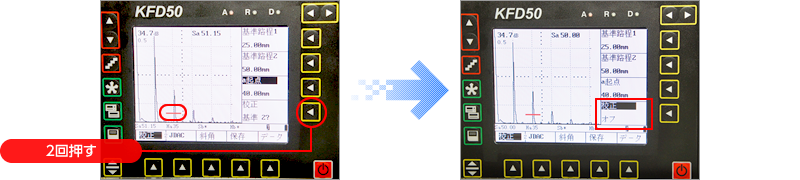

手順[7]校正

「校正」キーを２回押す。
校正項目に「オフ」の文字が表示され、校正が完了する。

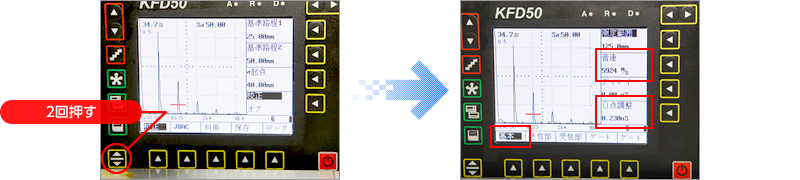

手順[8]校正

「メニュー階層変更」キーを2回押し、基本メニューへ切り替える。 実際の『音速』『0点調整』の値を確認する。
